1. 目的

随着现代物流发展，各类企业均加强物流业务的重视，在不同程度下通过建设物流设施设备解决仓储问题等。其中新建物流仓库时，特别是针对大型自动化立体仓库建设等，需充分结合建筑结构进行仓库货架设计，结合设备整体结构对地面荷载进行测算，支撑设计院开站土建设计。对于旧场地改造仓库时，由于建筑已经建成，已经需结合建筑荷载进行货架设计，避免出现整体超重，造成对建筑结构安全隐患等。因此，掌握科学合理的荷载计算方法是开展物流设施建设，物流设备设计的重要参数。

2. 标准与术语

2.1 参考标准

GBT 18354-2006 《物流术语》

GB51157-2016 《物流建筑设计规范》

GB5009-2012 《建筑结构荷载规范》

GBT28576-2012 《工业货架设计计算》

2.2 相关术语

荷载指的是使结构或构件产*内力和变形的外力及其它因素，习惯上指施加在工程结构上使工程结构或构件产*效应的各种直接作用。

集中荷载是指反力作用在一个点上的荷载称之为集中荷载，其单位为KN，仓库集中载荷通常至货架立柱、堆垛机、叉车等物流设备的支点处对地面的集中力。

平均荷载通常指建筑物楼面货架区单位面积内的承载力，一般用KN/㎡表示，通常在正常工况下一般考虑区域的静态荷载，主要*含恒荷载（货架等设备的自重）与活荷载（搁置在设备上的货物和托盘重量）。

三、 计算方法

3.1.1 集中荷载计算

货架区的荷载计算中，集中荷载主要考虑货架立柱或立体仓库内相应输送设备、堆垛机、提升机等设备支点的集中承载能力。以普通货架为例，单座货架共计5层，每层货架设计承重500kg，整座货架货物重量合计2500kg。假设单座货架自重100kg，货架独立成套组装（非连体货架），因此四个支柱承载的总重量合计2600kg，单个立柱承载约650kg。若货架为成组货架，则需考虑单个立柱共同承载两座货架，该立柱则承载650kg*2=1.3T.

3.1.2 平均荷载计算

货架区的平均载荷需考虑区域的承载重量及作业面积，通常工况下静态载荷计算公式如下

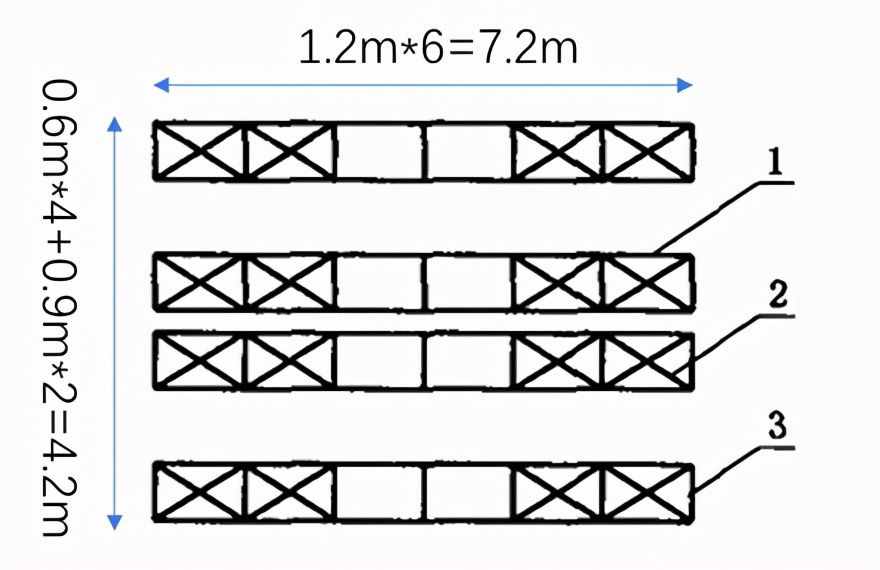

其中以普通货架为例，参照下图布局示意
