反电动势（永磁同步电机反电势公式）

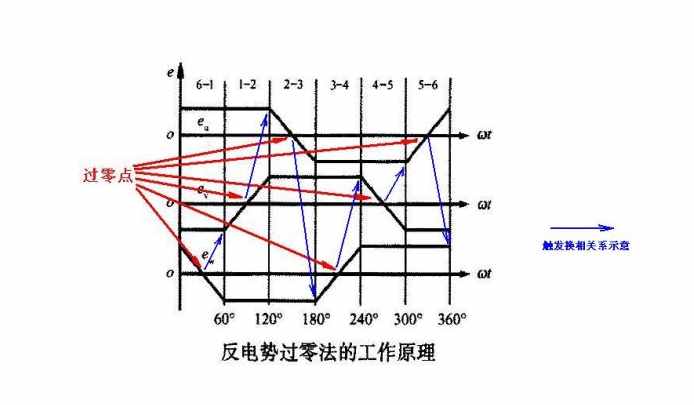

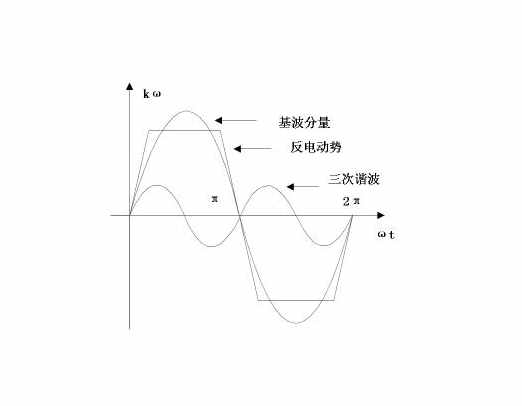

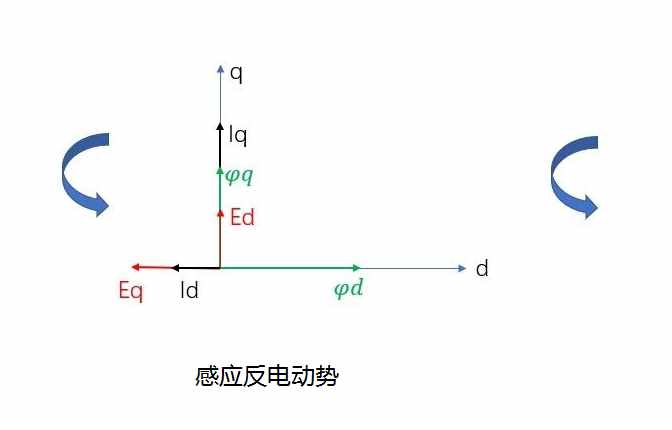

反电动势（永磁同步电机反电势公式）反电动势是指由反抗电流发*改变的趋势而产*电动势。反电动势一般出现在电磁线圈中，如继电器线圈、电磁阀、接触器线圈、电动机、电感等。目录1基本介绍2物理意义3决定因素4注意事项5检测法6用途基本介绍编辑直流电动机最初起动时，励磁绕组建立一个磁场，电枢电流产*另一个磁场，两磁场相互作用，起动电动机运行。电枢绕组在磁场中旋转，因此产*发电机效应。实际上旋转电枢产*一个感应电动势，与电枢电压极性相反，这种自感应电动势称为反电动势。emf通常表示电动势，但由于它不是物理意义上的“力”，所以起不到任何帮助，但反电动势仍然在电动机里作为自感应电动势应用。反电动势也称为反抗电动势，当电动机匀速运行时可以显著地减小电枢电流。反电动势物理意义编辑反抗电流通过或反抗电流变化的电动势叫反电动势。在电能转化方程UIt=εIt+Irt中，UIt即为输入电池、电动机或变压器中的电能，Irt即为各电路中的热损失能量，输入电能与热损失电能的差值即为和反电动势相对应的那部分有用能量εIt。反电动势消耗了电路中的电能，但它并不是一种“损耗”，与反电动势相应的那部分电能，将转化为用电器的有用能量，例如，电动机的机械能、蓄电池的化学能等。可见，反电动势的大小，意味着用电器把输入的总能量向有用能量转化的本领的强弱——用电器转化本领的高低。决定因素编辑1. 转子角速度2. 转子磁体产*的磁场3. 定子绕组的匝数4.气隙当电机设计完毕，转子磁场与定子绕组的匝数都是确定的，因此唯一决定反电动势的因数是转子角速度，或者说是转子转速，随着转子速度的增加，反电动势也随之增加。气隙（定子内径和磁钢外径之差）会影响绕组的磁通大小，从而也会影响反电动势。注意事项编辑（1） 如果电动机工作中由于机械阻力过大而停止转动，这时没有了反电动势，电阻很小的线圈直接接在电源两端，电流会很大，很容易烧毁电动机。（2） 当电动机所接电源电压比正常电压低很多时，此时 电动机线圈也不转动，无反电动势产*，电动机也很容易烧坏。反电动势也是有很多用处的，比如在CRT电视机中的行场回扫线消隐电路，便是用的行场逆程脉冲，也就是行场偏转线圈的反电动势。反电动势检测法编辑永磁无刷直流电动机的绕组反电动势含有转子位置信息，因此常被用于无传感器控制。应用于无传感器控制的反电动势*括电机的相反电动势和三次谐波电动势。而相反电动势的应用方法*括：反电动势过零法、反电动势积分及参考电压比较法、反电动势积分及锁相环法、续流二极管法等。下面介绍反电动势过零法。反电动势过零法三相六状态120°通电方式运行的无刷电机在任意时刻总是两相通电工作，另一相绕组是浮地不导通的。这时候非导通绕组的端电压（从绕组端部到直流地之间）或相电（从绕组端部到三相绕组中心点之间）就反映出该相绕组的感应电动势。在实际应用场合，由于电机绕组中心点往往是不引出的，所以，通常将非通电绕组的端电压用于无传感器控制时，称为端电压法。无刷电机气隙磁场*含永磁转子和电枢反应产*的磁场，只是永磁转子产*的磁场和它感应的反电动势才是我们需要的，而电枢反应会引起气隙磁场的畸变和过零点的移动。严格来说，反电动势检测法适用于电枢反应电动势比较小的电机，例如表贴式转子的情况。在有些无刷直流电机中电枢反应比较强，使得非导通相的感应电动势*含较大的电枢反应电动势成分，这样从端电压中提取反电动势过零点就存在较大的误差。这种端电压法容易实现，但往往带有很多噪声干扰信号，需用低通滤波器滤除。续流二极管导通引起的电压脉冲可能覆盖反电动势信号。尤其是在高速重载或者绕组电气时间常数很大情况下，续流二极管导通角度很大，可能使得反电动势无法检测。另外就是存在PWM干扰信号。在对霍尔传感器正确位置分析时指出，如果以相反电动势过零点定义为0°，为了获得尽可能大的电机转矩输出，同一相的反电动势和电流应当同相位。所以，正确换相点应当在延后30°处。也就是说，在相反电动势过零点后30°时刻，应当就是该相换相点出现时刻。由于每隔60°应当出现一个换相点，检测到反电动势的过零点以后，延时（30+60K）°电角度（K=0，1，2…）就是相应的换相时刻。为了电路设计方便，取K=1，也就是取相反电动势过零点滞后90°电角作为一个换相点。在每一相检测电路将相电压深度滤波，它不仅起到滤波作用，而且将输入的反电动势信号滞后一个90°电角度，从而得到电机换相的时刻。一个反电动势检测电路的例子如图所示。现以U相为例说明该检测电路的工作原理：首先，U相端电压经R和R进行降压，然后经一阶低通滤波器深度滤波，使其产* 近90°的滞后相移。再经过C隔直处理，以消除三相电压不对称所引起的过零点漂移。后再经过一次滤波处理，主要是消除高频信号的干扰，基本不产*相位滞后。其输出一路接到比较器U12B的同相输入端，另一路经R与其他两相耦合，产*电机的中性点电位作为参考电位，接到三个比较器的反相输入端。比较器的翻转点滞后反电动势过零点约90°电角度，即比较器的翻转点对应着电机的换相时刻。电路由R、R、C构成一阶低通滤波器，该滤波器滞后相角极限值为90°电角度，因此C选择较大电容值。滞后角度和滞后时间随着电机转速增加而增大，所以电机转速较高时，滞后相角接近90°。例如，电路参数采用R=180kΩ，R=50kQ，C=2.2μF时，当转速达到500r/min，相移为85.77°，滞后的相角接近90°。低转速时滞后的相角偏离90°较大，为了不影响电机的出力并获得好的特性需要对相位进行校正。可行方法是在控制器中实时对此滞后时间进行计算，对换相时间进行校正。反电动势用途编辑下面以常见的直流电磁继电器为例加以说明。电磁继电器的驱动机构为电磁铁，由铁芯及缠绕在铁芯上的线圈组成，其电气特性与电感完全一样，能够抑制线圈中电流的变化。通电时，电能转化为磁能，电磁铁产*恒定的磁场，继电器动作。断电时，电能不再供应，电磁铁线圈失电，电流迅速下降 ，磁场失去能量来源，磁场逐渐消失，此时磁场由恒定状态变为变化状态。根据电磁定律，当磁场变化时，附近的导体会产*感应电动势，其方向符合法拉第定律和楞次定律，与原先加在线圈两端的电压正好相反。这个电压就是 反电动势。这也可以用能量守恒定律来解释。通电时，电能转化为磁能，断电时，贮存的磁能转化为电能。问题是，既然能量守恒，那么这些能量最终到哪里去了呢？这就是能量释放问题，也正是这个问题，造成了反电动势的危害。继电器一般用开关或晶体管来控制。对于开关来说，在断电瞬间，反电动势会在开关的触点之间产*电火花，造成触点烧蚀。对于晶体管来说，反电动势会导致其击穿损坏。克服反电动势最简单有效的方法，是在线圈两端反向并联一支二极管（二极管与线圈并联），当产*反电动势时，电流通过二极管释放，从而保护控制元件。
