什么是机械图样
*产中，最常见的技术文件就是图样。
零件图、工艺图、工艺卡片、装配图等统称为机械图样。要加工出合格的零件，就必须看懂图样中所表达的零件的形状、大小和各种加工要求。
二． 机械图样的种类
1. 机械图样按表达对象来分，最常见的有零件图、装配图二种，也有工艺图、工艺卡片等。
2. 零件图是表达零件的结构、大小、以及技术要求的图样。
装配图是表达产品及其组成部分的联接、装配关系的图样。
三． 图样中的一般规定
1. 共有5种图幅。A0、A1、A2、A3、A4。前一种图幅的大小刚好是后一种图幅的1倍。
2. 图线：
①《机械制图》国家标准中规定了八种图线形式：
粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线。
② 图线的宽度：
图线的宽度有粗、细两种，粗线的宽度为b，细线的宽度为b/3。宽度b应图形的大小和复杂程度在0.5mm～2mm的图线宽度系列中选用。除粗实线和粗点划线外，其余均为细线。
图线一共有8种，这里只介绍4种：
粗实线----可见轮廓线，可见过渡线；
虚线----不可见轮廓线，不可见过渡线；
细实线----尺寸线、尺寸界线、剖面线、指引线、螺纹的牙底线；
细点划线----轴线、对称中心线。
③ 图形比例：
所谓比例，是指图形与其实物相同要素的线性尺寸之比。
与实物相同：1:1
缩小比例：1:1.5， 1:2， 1:2.5， 1:3， 1:4,…。
放大比例：2:1， 2.5:1， 4:1, 5:1,…。
在应用比例时必须注意一下几类：

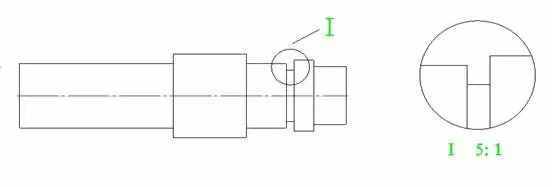

1>. 同一机件的各个视图应采用相同的比例，并在标题栏中注明;当某个视图采用不同的比例时，必须在该视图的下方右侧标注比例(有时也在上面标)，如
2>.无论图形按何种比例绘制，所注尺寸应表达机件的实际大小，且为机件的最后完工尺寸。
④ 尺寸标注法：在图样中，零件的大小由尺寸来表示：

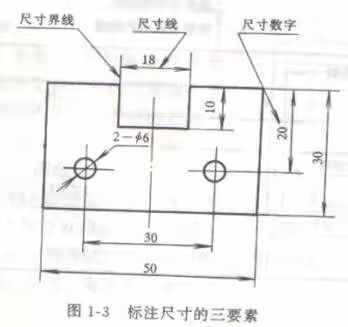

A. 尺寸组成要素：尺寸界线、尺寸线、尺寸数字
B. 识读尺寸时应注意的几个问题：
1>.机件的真实大小以图样上所注尺寸的数值为依据，与图形的大小及绘图比例的准确性无关。
2>.机械图样中的尺寸，如果是以mm为单位的，不用在数字后标出，如采用其他单位的，则必须注出计算单位的代号。

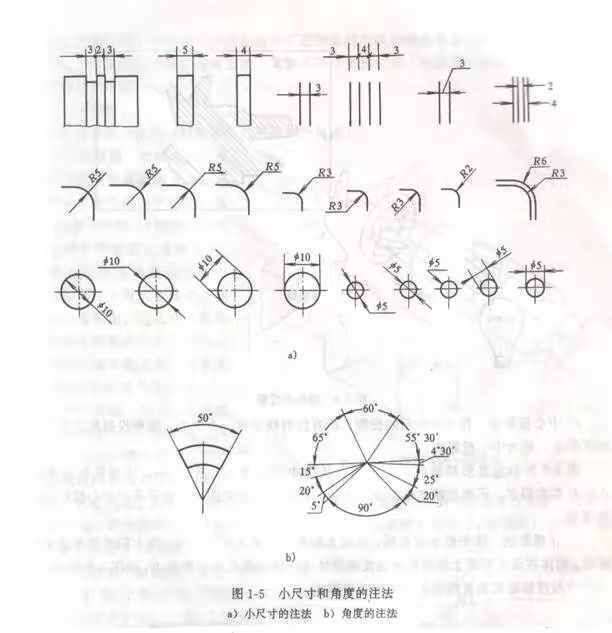

3>.水平方向的尺寸数字注在尺寸线的上方，字头向上；
垂直方向的尺寸数字注在尺寸线左侧，字头朝左；
角度的尺寸数字一律写成水平方向，一般注在尺寸线的中断处，也可写在旁边。
4>. 圆或大于半圆的圆弧应注明直径尺寸，并在尺寸数字前加注直径符号“φ”，半圆或小于半圆的圆弧注半径尺寸，在尺寸数字前加注半径符号“Ｒ”；球或球面的直径和半径的尺寸数字前分别标注符号“Sφ”、"SR”。
