美的电磁炉维修手册（美的电磁炉维修资料）

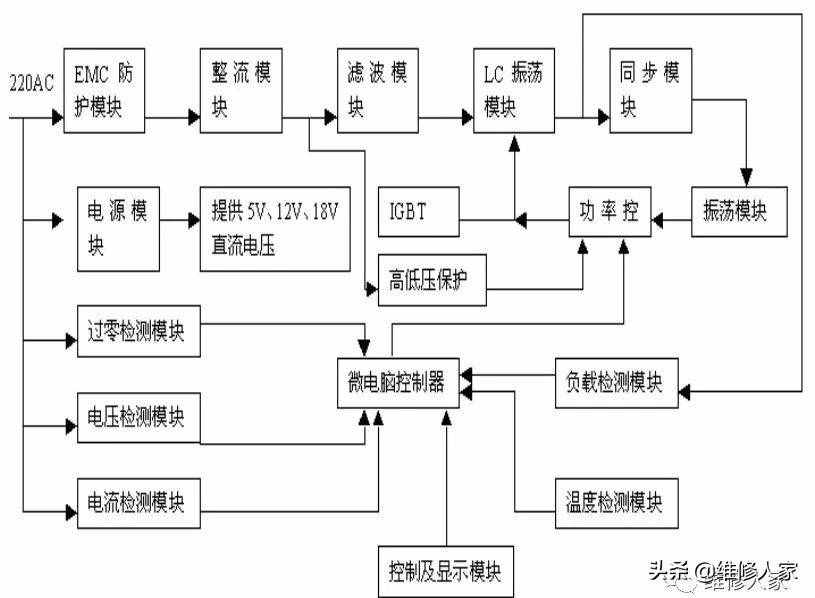

一、电磁炉功能方框图及电原理图

二、常见故障代码的检修

1、显示代码：E01、E02、E03

2、过零故障：E01

3、显示代码：E04、E05 、E06

4、显示代码：E07、E08

三、智慧星故障分析

一）开机烧保险丝

1、首先将线圈盘的接线脚断开换上同规格的保险丝，此时千万不要上电试机。因为大部份引起保险丝烧断是由于后级电路短路所致。

2、用万用表测量IGBT和整流桥堆是否有短路现象，如有请更换损坏的元件。

3、用表测量D203、204、208、209、210这4个二极管是否正常。当确认无问题之后不接线圈盘上电试机。开机后测量R214上是否有0-7.5V的肪冲电压。

4、脉冲电压正常后可以接上线圈盘整机测试。如果该电压不正常，则必须检查同步电路和振荡电路是否正常。引起IGBT烧坏可能是由于同步信号不正常。

二）开机正常，但不加热

1、开机能正常，但不加热说明电源电路以及其他电路工作正常，问题可能出现在保护电路上。

2、开机测量U202的第1、2脚是否为低电平。如果是低电平则说IGBT高压或者是浪涌保护电路动作。此时，可以检查如下元件：R203、223、247、246、230、218、229、224、C208、219、211、209、D205、206等是否正常。如果不正常的元件更换；如果元件正常，请测量R223上的5V电压是否正常。没有5V电压请查电源供电电路。如果电压正常，则可能是U202比较器损坏。

三）散热风扇不转

1、拔掉风扇插线排，测量是否有12V电压，如有，则说明风扇本身因质量原因损坏。

2、如果没有12V电压，请检查两个驱动三极管Q206、Q205Q、R205、206是否正常。不正常请更换同规格的元件。

3、如果在前两步经检查都没有问题，那么问题就出在了主控芯片U204上。

四）数码管显示不全

1、该款电磁炉显示驱动没有使用74LS164集成块。而是由主控芯片输出控制信号驱动三极管来控制数码显示管工作。

2、在显示板上的Q1、Q2、Q3这三个三极管是控制其数码管的，因此我们可以先测量这三个三极管以及它们的偏置电阻是否正常。

3、测量主控芯片的第6、7、9三脚是否有正常的信号输入。

4、检查显示板连接排线是否正常。

5、在排除上述之后故障仍存在，请更换数码管。
